USB转CAN适配器

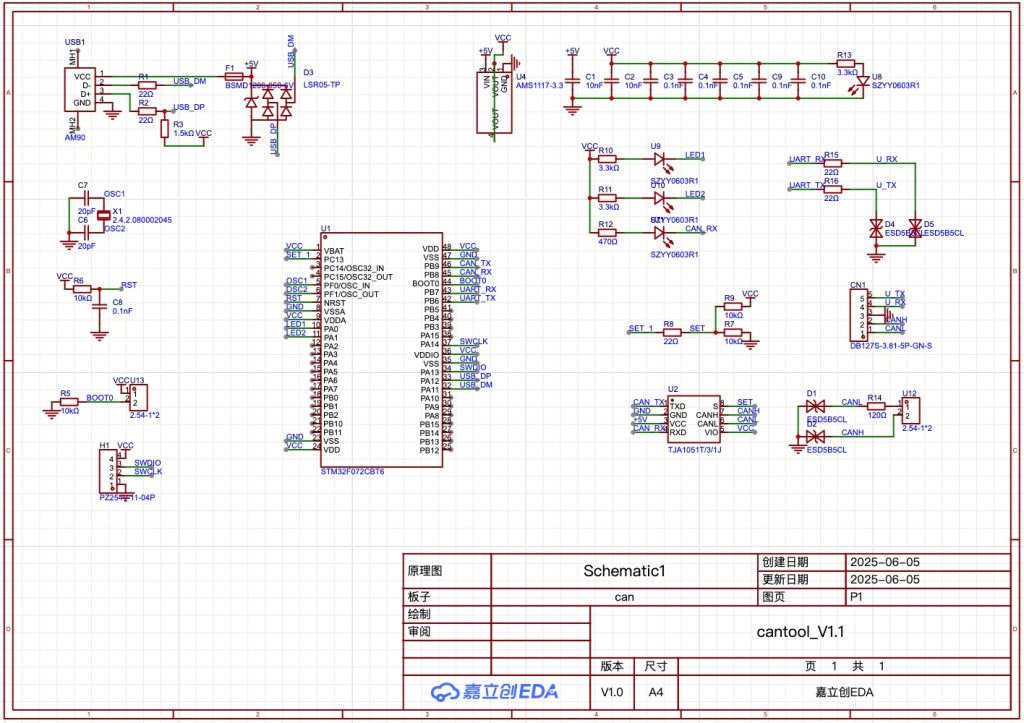

原理图：

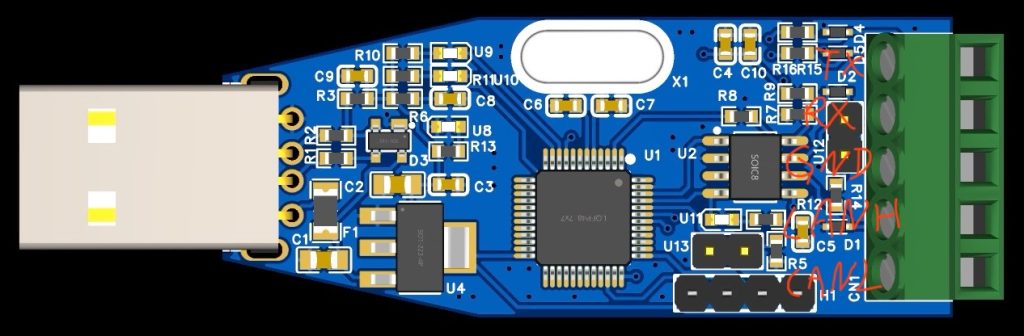

3D预览：

固件更新方法：

1，通过stm32f072 SWD调试口下载程序，板子上4pin H1连接st-link/dap-link/j-link等。

2，通过USB 口dfu模式下载，短接U13位置 2pin BOOT 孔再插入电脑USB通电即可进入dfu模式，可以在线更新candle light固件，其它bin或hex固件用STM32CubeProgrammer官方工具下载。

SLCAN、CandleLight固件在线更新地址：https://canable.io/updater/canable1.html

pcan固件下载

Windows:USB驱动程序

pan源码

canble源码

硬件源码
