Stm32 USB虚拟串口

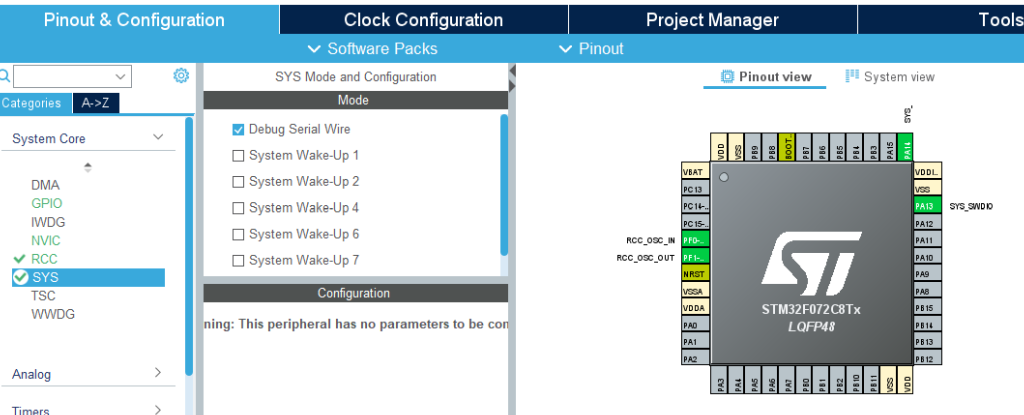

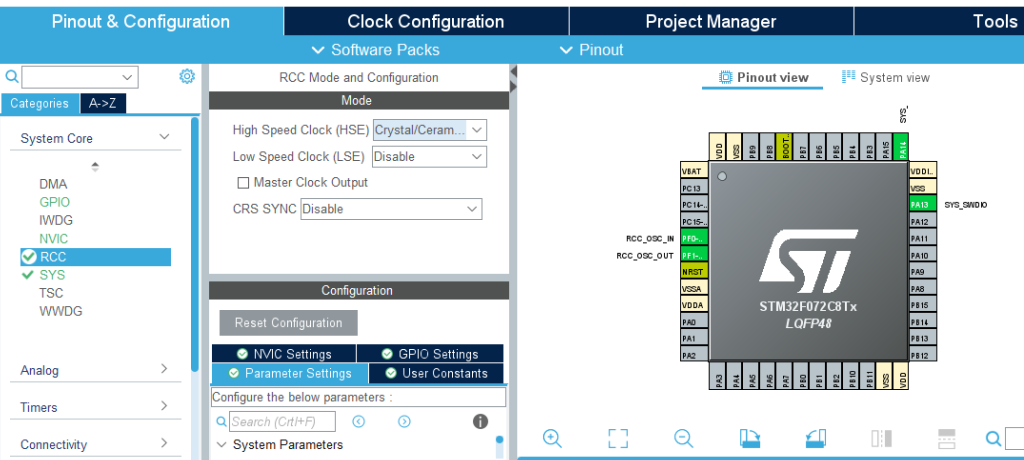

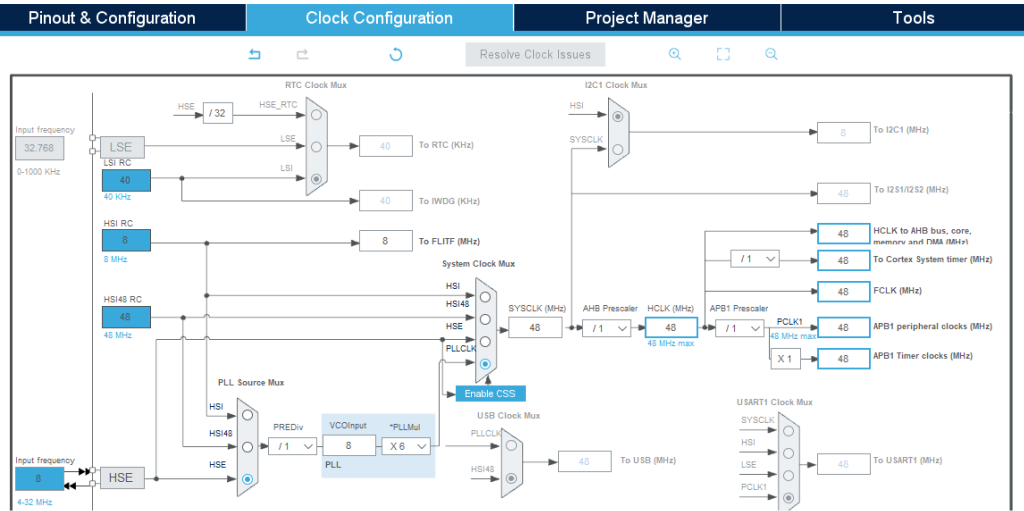

1，新建STM32F072项目，启用调试口，启用外部8M时钟，

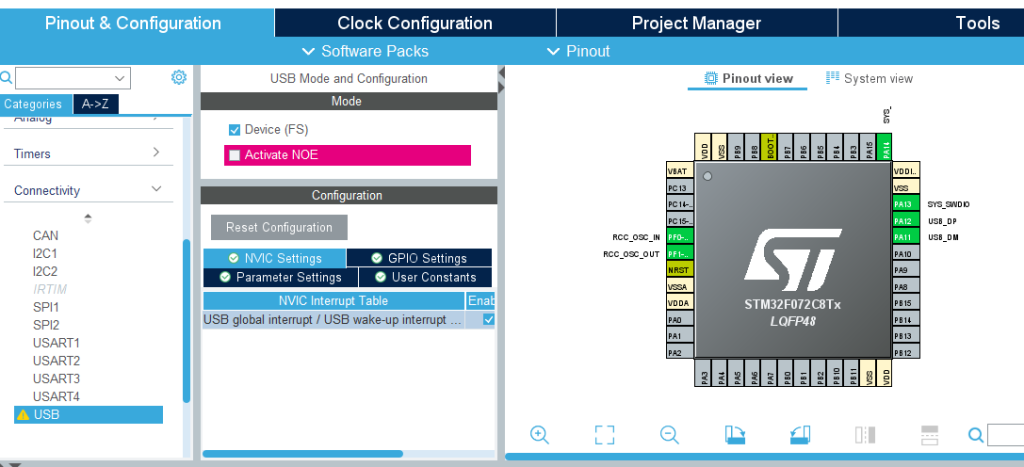

2,启用USB设备，启用NVIC中断

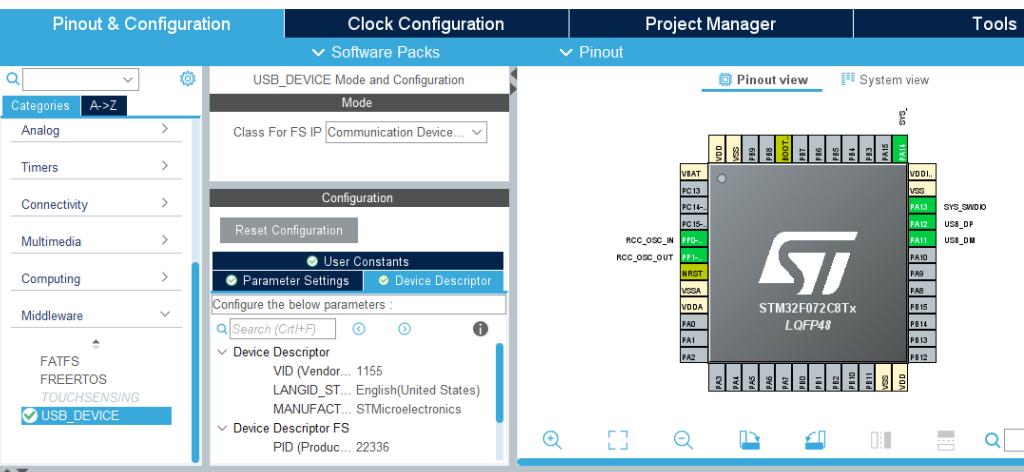

3,Middleware→USB_DEVICE选择Communication Device

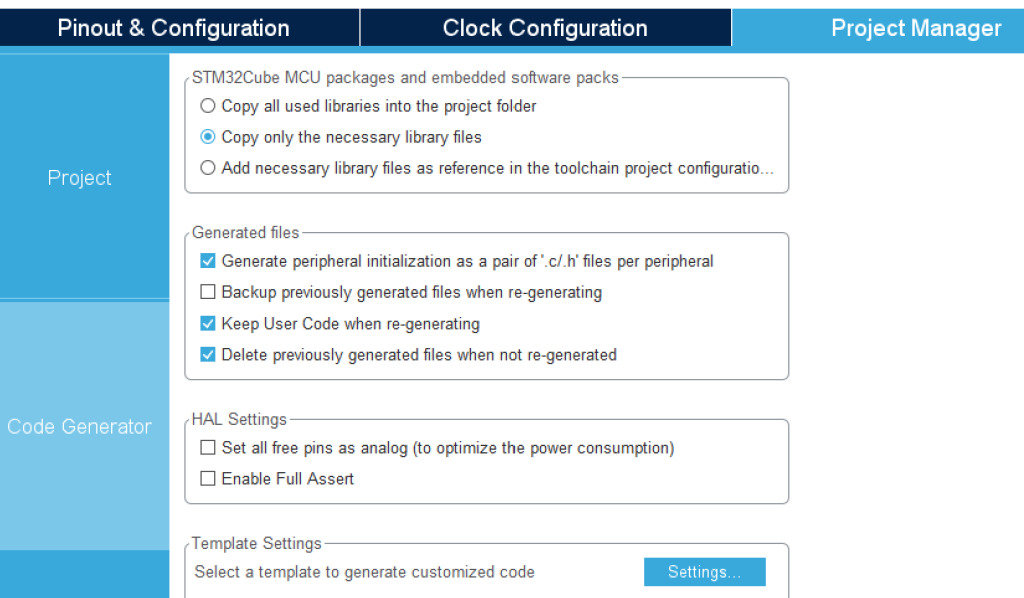

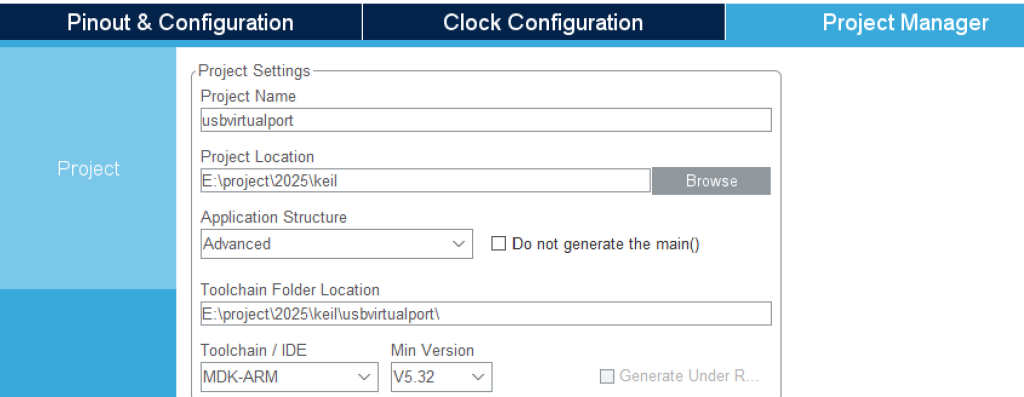

4,配置项目名称，输出地址，输出IDE类型，生成代码

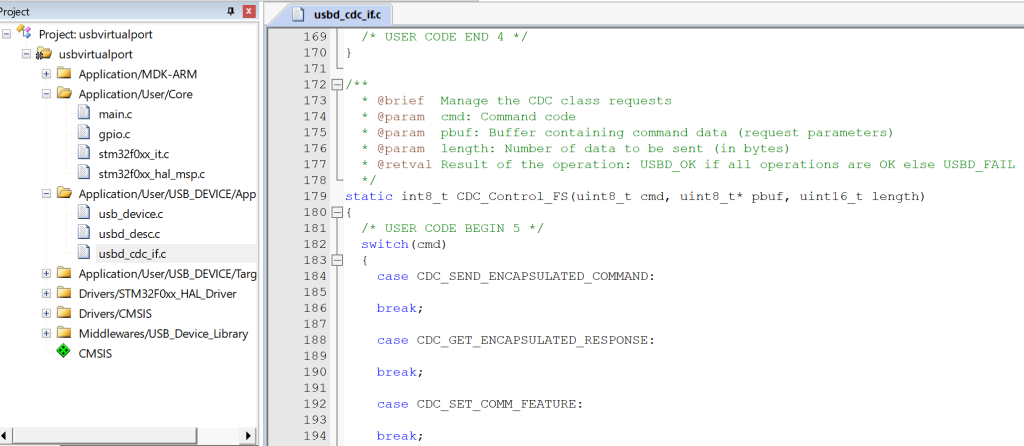

5,打开项目代码,打开usb_cdc_if.c文件

这里有3个接口函数

//USB串口参数控制
static int8_t CDC_Control_FS(uint8_t cmd, uint8_t* pbuf, uint16_t length)
//USB串口数据接收回调
static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
//USB串口数据发送
uint8_t CDC_Transmit_FS(uint8_t* Buf, uint16_t Len)

修改接收回调函数，调用发送函数CDC_Transmit_FS，让USB收到的上位机数据返回，可用USB连接电脑，通过串口助手发送数据，查看是否能够收到数据回传

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{
  /* USER CODE BEGIN 6 */
  USBD_CDC_SetRxBuffer(&hUsbDeviceFS, &Buf[0]);
  USBD_CDC_ReceivePacket(&hUsbDeviceFS);

	CDC_Transmit_FS(Buf,*Len);
  return (USBD_OK);
  /* USER CODE END 6 */
}

6，如果需要使用物理串口，则把物理串口收到的数据通过CDC_Transmit_FS发送给上位机，虚拟串口收到的数据通过物理串口发送，需要注意CDC_Receive_FS函数是在USB中断中回调，需要防止与主循环冲突。

7， CDC_Control_FS 函数中 CDC_SET_LINE_CODING命令会传递物理串口的参数，如果不使用物理串口，则不用关心内容。

CDC_SET_LINE_CODING命令会收到7字节数据，前4字节是波特率，MSB大端格式，后3个字节分别是停止位、校验模式、数据bits宽度控制信息。

/*******************************************************************************/
  /* Line Coding Structure                                                       */
  /*-----------------------------------------------------------------------------*/
  /* Offset | Field       | Size | Value  | Description                          */
  /* 0      | dwDTERate   |   4  | Number |Data terminal rate, in bits per second*/
  /* 4      | bCharFormat |   1  | Number | Stop bits                            */
  /*                                        0 - 1 Stop bit                       */
  /*                                        1 - 1.5 Stop bits                    */
  /*                                        2 - 2 Stop bits                      */
  /* 5      | bParityType |  1   | Number | Parity                               */
  /*                                        0 - None                             */
  /*                                        1 - Odd                              */
  /*                                        2 - Even                             */
  /*                                        3 - Mark                             */
  /*                                        4 - Space                            */
  /* 6      | bDataBits  |   1   | Number Data bits (5, 6, 7, 8 or 16).          */
  /*******************************************************************************/
