多功能功率计、功耗分析仪

该项目采用HY3118 24位高精度电压和电流采样芯片，可以实现超大范围电压电流采样，以及超高精度小电流采样。

硬件设计
1，STM32F072+HY3118+0.91OLED显示屏
2，标准USB2.0通信口
3，启用内部电源短接跳线
4，外部电源输入输出

软件功能
1，电压采样
范围0～50V，根据分压电阻可以调整量程，基准电压1.2V，100倍分压测量范围可达120V
采样精度实测可达1/10000
2，电流采样
根据采样电阻不同，可以调整电流测量范围和精度
1毫欧采样，电流范围-75A～75A，精度1mA
1欧采样，电流范围-75mA～75mA，精度1uA，可以做低功耗分析仪
3，有源无源模式
无源模式：短接两个跳线，使用内部电源将会把USB电压接入采样电路，GND=GIN、+5V=VIN，负载接GOUT-VIN，即可测量电压和负载电流
有源模式：断开跳线帽，GIN和VIN接入外部电源，GOUG和VIN接负载
注意：如果没有断开跳线帽接外部电源，会将外部电源接入USB，此时禁止USB连接电脑，并且外部电源不能超过AMS1117芯片的耐压值，否则损坏设备。

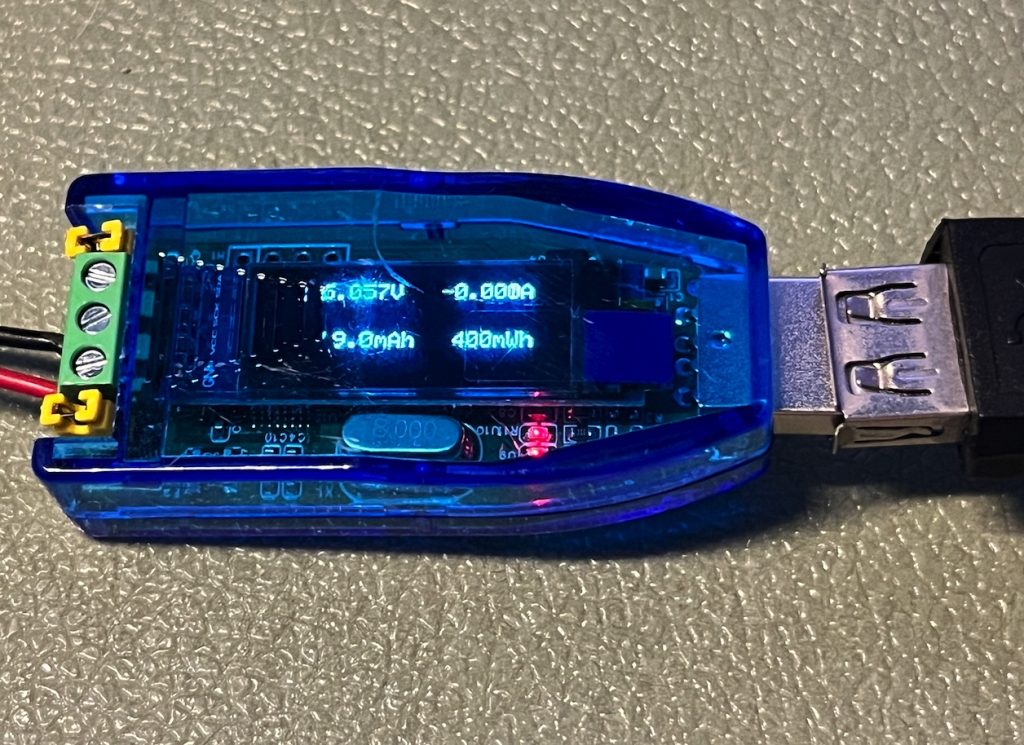

4，屏幕显示电压电流、毫安时mAh和毫瓦时mWh
5，USB口实时发送采样电压电流给上位机，上位机可以模拟示波器

参数配置：
help()\r\n 进入参数配置
exit()\r\n 退出参数配置
[12:23:49.080]发→◇help()
[12:23:49.099]收←◆config info:
param resh value: 100000.000000
param resl value: 2200.000000
param resa value: 0.005000
param advshift value:-1500
param adcshift value:862
param format value:1
hy3118 raw adv:732480,raw adc:50252
参数说明：
resh resl:电压采样分压电阻 ；
resa:电流采样电阻;
advshift adcshift ad值零点校验;
format:上传数据格式 0:默认格式 1:serialplot示波器 格式
修改参数：发送：参数名=值，比如发送resa=0.005\r\n 修改采样电阻值为0.005欧姆

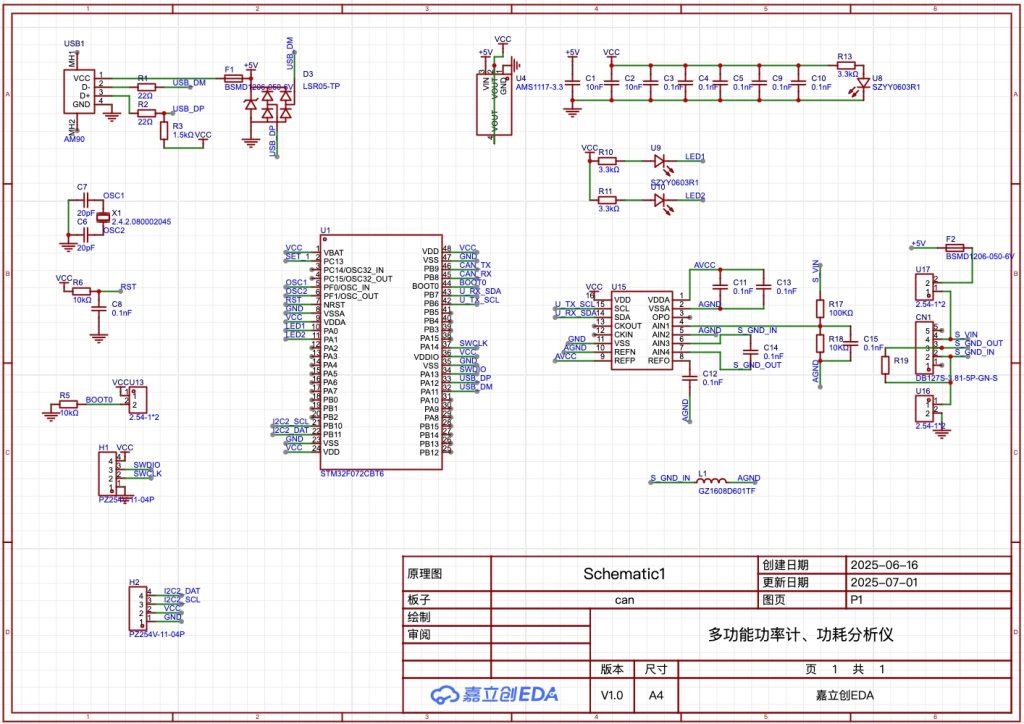

原理图：

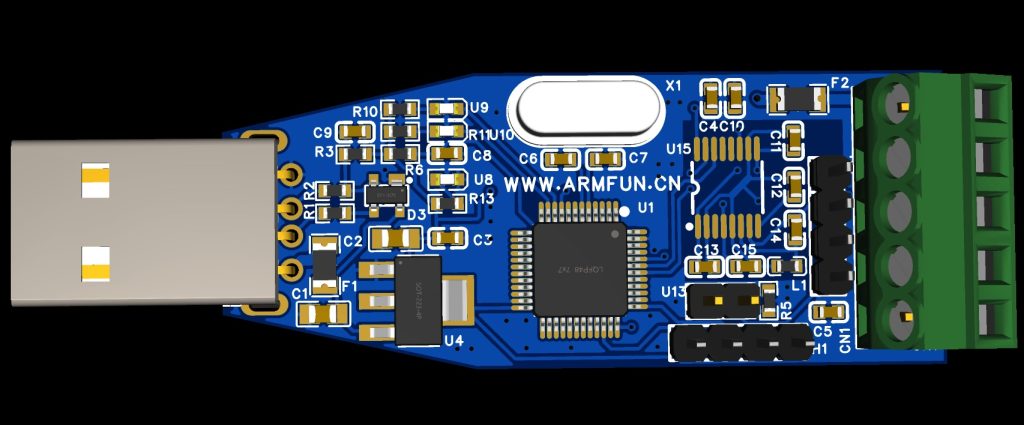

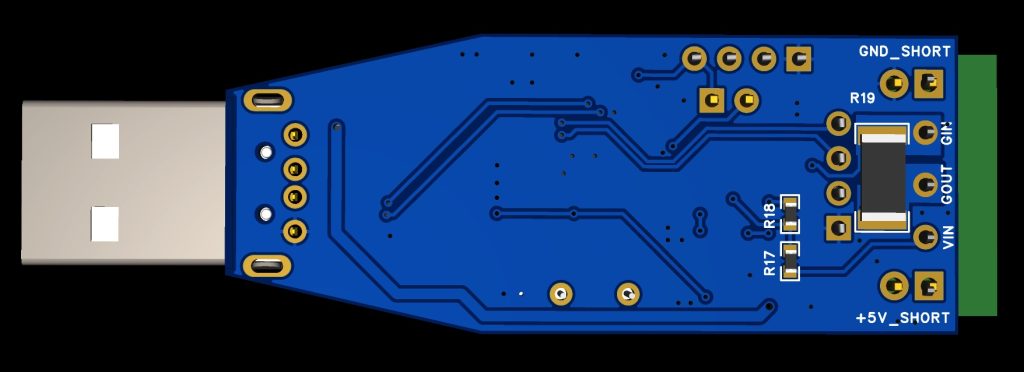

3D PCB仿真视图：

硬件项目开源地址：https://oshwhub.com/rosfun/usb_vol_cur_tool
